錘式破碎機產品說明書

錘式破碎機應用在破碎各種脆性材料的礦物，破碎石子為煤、石膏、明礬、磚瓦、石石灰石等，其料的抗壓受力性能小于1000公斤力/厘米2，濕度小于2％。

本機主要由機架、轉子、篩子、鍾子等零件、零件組合而成，電機通過彈性聯軸節直接驅動轉子，石子由于轉子運行時所出現的錘頭對石子的碰撞影響而破碎。

機架分上蓋和下座兩部分，內壁裝有防護襯板，避免去止機架內部磨損，機架上裝有四扇小門，位于上架的壁上的小門，用在調整破碎板后壁的小門，用作清掃不易破碎的石子，下座前后壁上的兩扇小門則是備作察看和清理篩條之用。

轉子是由轉子軸、三角盤、園盤、錘軸、錘子等零件構成，轉子軸上裝有三角盤和園盤、盤與盤之間以軸套隔開，盤上裝有錘軸、錘子懸掛在錘軸上，當轉子軸運行時，錘子即由于回轉。

篩條系統在下座內壁兩側的篩長架的槽內，篩條架下面裝有偏心輪備作調整篩長與錘子之間的空間之用。

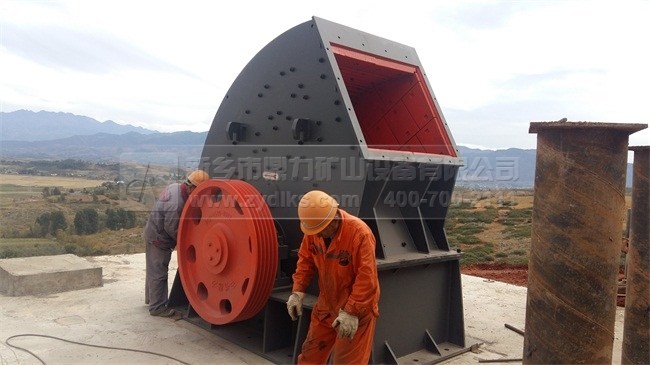

錘式破碎機安裝表明

本機是由生產工廠安裝配合成后供給的，當用戶深受本機時應進行檢驗，以便清掃在運輸過程當中所出現弊病。

1、生產廠供給的基礎圖，僅表示碎石機和電機的排列位置，用戶等依照該圖樣結合實際情景設計安裝圖。

2、本機應安裝在混凝土基礎上，設計基礎時應思考排料位置。

3、為了減少振動，避免機器工作時所出現的振動影響建筑物，本機和混凝土基礎中間應嵌以硬木墊板或其它緩解振動材料。

4、安裝時，電機和轉子軸的應平直，避免影響聯軸節上彈性套過早損毀及引發軸承由于發燙。

5、本機的驅動部分在機器的右方，但其位置根據實際所要而變換。

6、錘頭磨損后的調整：本碎石機轉子錘頭的安裝孔又兩道軌跡，當錘頭磨損后影響出料性能時候，可以打開機箱，根據下圖方式，把錘頭替換到外圓軌跡可繼續使用，直到錘頭報廢，從而減少了制砂消耗，提高材料憑借率的目的。

錘式破碎機使用須知

1、使用前的準備

使用前應具體檢驗主軸承和其它驅動零件的油量，應加夠潤滑油。

檢驗各零件的銜接螺絲是否有松動斷裂現象。

檢驗機械內和各驅動零件是否有麻煩物。

檢驗驅動系統和電機是否正常，如皮帶有無斷裂和起層，電機的接線盒和接地系統是否銜接加強，驅動機構的防護系統是否完整無損。

只有在上述各零件的檢驗均屬正常后，才能給出開機信號，然后，按順序開啟機械。

2、運行中的檢驗和操作

在碎石機的正常運行中，如遇突然停車，在未查明因素前，不能強行開啟機械，因素查明后，要把碎石機內石子清理出來以后，才可以按順序開機。

留意，碎石機運行中聲響是否正常，當出現錘頭與蓖條敲打，摩擦等不正常聲響時應立即解決，切忌運行的機械進行檢驗。

在碎石機停車后，還應檢驗錘頭、襯板、出料蓖條的磨損情景。

錘式破碎機檢驗維修

對機械的檢驗維修保養是拉長其時間，發揮其大影響的重要環節。

1、機械的保養保養通常包含清理機械、檢驗緊固螺絲、良好的潤滑、調整機器零零件等內容，它與操作緊密相關，也可實施計劃的維護基礎。

2、根據機械的結構，正確的選擇和添加潤滑材料是機械檢驗維修的主要方面，通常使用的潤滑材料有潤滑油和潤滑油兩種，潤滑油使用較潤滑油來源，多用在不干凈的場合（潤滑油易密封、防止揚塵進入軸承）故此機使用潤滑油為好。

3、機械的工作人員，堅持做到“三好”（用好、管好、修好）“四會”（會使用、會保養、會檢驗、會排除問題）“四無”（無積灰、無雜物、無油污、無松動）這樣，就可以機械的正常運行，發揮提高的技術效能。

錘式破碎機安生產流程

為了安生產，防治機械事件和人身事件的出現，需要遵守安工作制度，嚴格實施操作規則。

1、運行中機械突然出現緊急問題，可先停車，查清問題情景，問題未排除前不能強行開機。

2、電器機械出現問題，應由電器人員負責維修，不是本崗位的人員觸動電機機械時應進行勸阻。

3、檢驗碎石機，需要將喂料機頭部的石子清理干凈，防止振動時落下傷人，進行碎石機解決問題或維護時，需要摘掉電機機械保險和掛出有維護標記的牌子，否則不得進入機內，維護后試運行，需要將蓋蓋好，擰緊螺絲，維護性能達不到要求者，影響機械安運裝的應提出，不能使用。

4、部安防護系統，需要完整加強。
