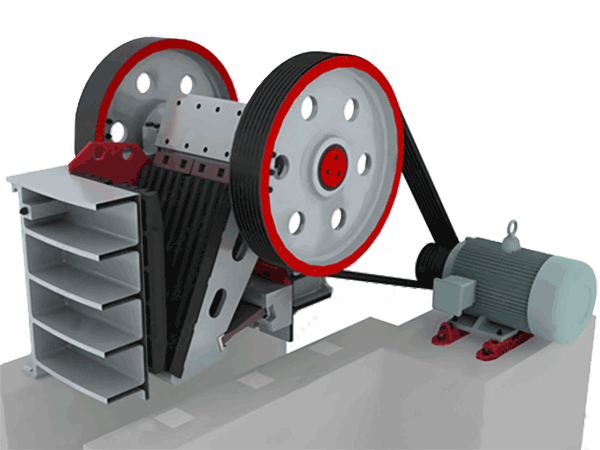

鄂式碎石機又叫顎式破碎機機、pe顎式破碎機，俗稱顎式破碎機，由動鄂和靜鄂兩塊鄂板構成碎石腔，模擬動物的兩鄂運動而完畢石子破碎工作的碎石機，普遍使用在礦山、冶煉、建材、公路、鐵路、水利和化工等工業中各種巖石與大塊石子的中等粒度破碎，被破碎石子的提高抗壓受力性能為320Mpa。

顎式破碎機工作優勢

鄂式碎石機(顎式破碎機機)在礦山、建材、建筑等部門主要用作碎石機和二級碎石機，根據入口直徑大小來分為大、中、小產量三種，入口直徑過600MM的為大產能機器，入口直徑在300-600MM的為規模中等機，入口直徑小于300MM的為小產量機。

鄂式碎石機的工作部分是兩塊鄂板，一是不變鄂板（定鄂），垂直（或上端略外傾）不變?cè)跈C(jī)械前壁上，另一是動鄂（動鄂），位置歪斜，與不變鄂板形成上大下小的碎石腔(工作腔)，動鄂對著不變鄂板做時間性的往復運動，時而分開，時而挨近，離開時，石子進入碎石腔，成品從底部排出機外；挨近時，使裝在兩塊鄂板之間的石子取得擠壓，彎折和劈裂影響而破碎。

鄂式碎石機根據動鄂的擺動方式不同，可以分為簡單擺動式鄂式碎石機(簡擺鄂式碎石機)，復雜擺動式鄂式碎石機(復擺鄂式碎石機)和面擺動式鄂式碎石機三種。

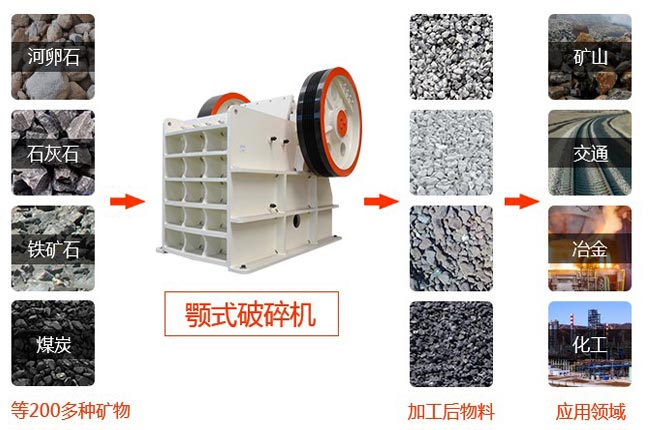

顎式破碎機用途和使用范圍

1、該系列碎石機主要用在冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作次破碎和整型破碎各種中硬巖石和石料用。

2、該系列碎石機較合適于破碎抗壓受力性能不高于300MPa（兆帕）的各種軟硬巖石，被破碎石子的塊度不得過技術性能表所規定。

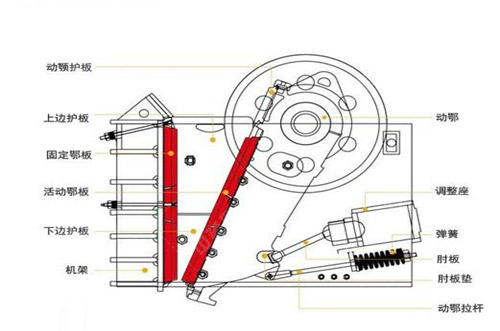

顎式破碎機各零件構成

1、機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎石子的反影響力，要求有的受力性能和剛度，通常用鑄鋼整體鑄造，小產量機也可用高性能鑄鐵替換鑄鋼，大產能機的機架需分段鑄成，再用螺絲加強鏈接成整體，鑄造技術復雜，自制小產量鄂式碎石機的機架也可用厚鋼板焊接而成，但剛度較差。

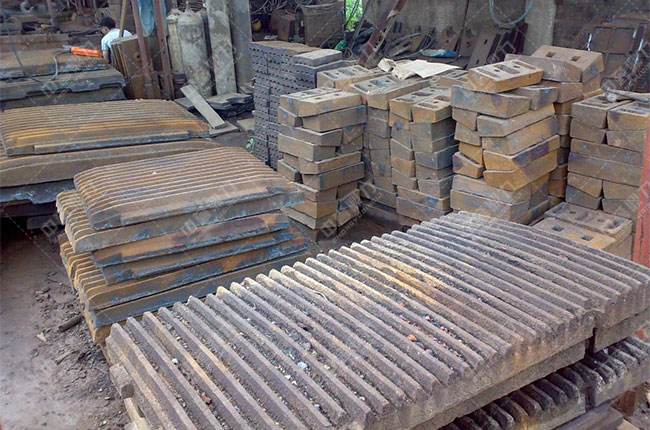

2、鄂板和側護板

定鄂和動鄂都由鄂床和鄂板構成，鄂板是工作部分，用螺絲和楔鐵不變?cè)诙醮采�，定鄂的鄂床就是機架前壁，動鄂鄂床懸掛在周上，要有的受力性能和剛度，以承受破碎反力，因而很多是鑄鋼或鑄鐵件。

3、驅動件

偏心軸是碎石機的主軸，受有的彎扭力，使用高碳鋼生產，偏心部分須精解決、熱解決、軸承襯瓦用巴氏合金澆注，偏心軸一端裝帶輪，另一端裝飛輪。

4、調整系統

調整系統有楔塊式，墊板式和液壓式等，通常使用楔塊式，由前后兩塊楔塊構成，前楔塊可前后移動，頂住后推板；后楔塊為調整楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調整卸料口大小，小產量鄂式碎石機的卸料口調整是憑借增減后推力板支座與機架之間的墊片多少來達成。

5、飛輪

鄂式碎石機的飛輪用以存儲動鄂空行程時的能量，再用在工業形成，使機器的工作符合趨于均勻，帶輪也起著飛輪的影響，飛輪常以鑄鐵或鑄鋼生產，小產量機的飛輪常制成整體式，飛輪生產，安裝時要留意靜均衡。

6、潤滑系統

偏心軸軸承通常使用集中循環潤滑，心軸和推力板的支撐面通常使用潤滑油通過手動油槍給油，動鄂的擺角不是很大，使心軸與軸瓦之間潤滑麻煩，常在軸瓦底部開如果干軸向油溝，中間開一環向油槽使之連通，再用油泵強制添加干黃油進行潤滑。
