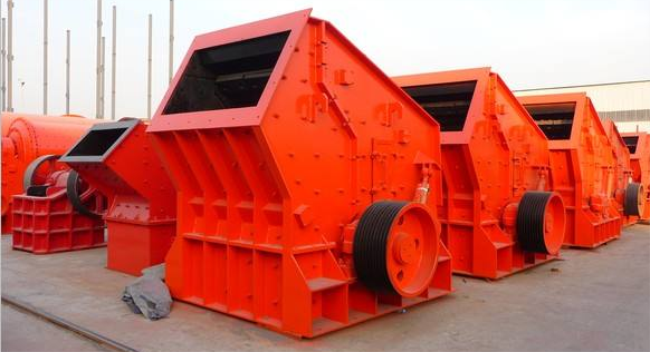

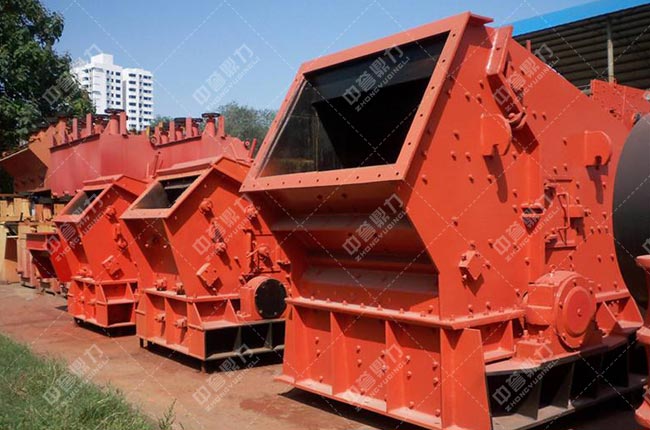

反擊式破碎機反擊襯板的影響主要是在石子破碎過程當中保護碎石機的破碎壁，并對石子影響須的反擊沖擊影響力，反擊襯板是一種不規則形狀的零件，其結構與形狀對碎石機影響很大，因此設計反擊式破碎機反擊襯板需嚴謹。

反擊襯板的設計包含反擊襯板的位置、形狀和反擊襯板級數等，本文介紹反擊襯板形狀的設計，根據理論力學碰撞原理，為了石子在碎石腔內被拋射到反擊襯板上都呈正碰撞，反擊襯板曲線需要是一條漸開線，但實際上石子不能達成正碰撞，因此常常使用接近漸開線的折線反擊襯板。

根據反擊襯板實際磨損情景可知，碎石腔從卸載點的射線到反擊襯板上交點起往下到反擊襯板出料口這個區段是石子重要破碎段，尤其是在反擊襯板出料口附近更主要。因此，折線反擊襯板的設計方式為：

①對于會有兩段反擊襯板的，根據入射角等于0和喂料口尺寸組織段反擊襯板，從卸載點板錘轉過約25度，再取入射角為0，思考級反擊襯板較小出料口尺寸及相應角度，便可級反擊襯板位置。

②對于會有三段反擊襯板的碎石機，可根據入射角為0與喂料口尺寸組織段反擊襯板，板錘分別轉過20度、40度，再取入射角為0，便可分別段、第三段反擊襯板的位置。

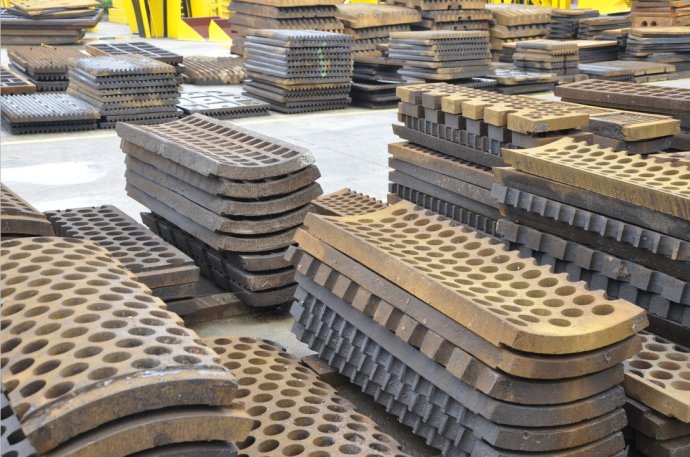

反擊襯板內表面裝有鋸齒形和平面形襯板,襯板形狀不同對石子的破碎成效也不同，鋸齒形襯板在其余條件相同的情景下，碎石機解決能力提高，但其過粉碎現象嚴重，因此應根據具體實際進行選擇。
