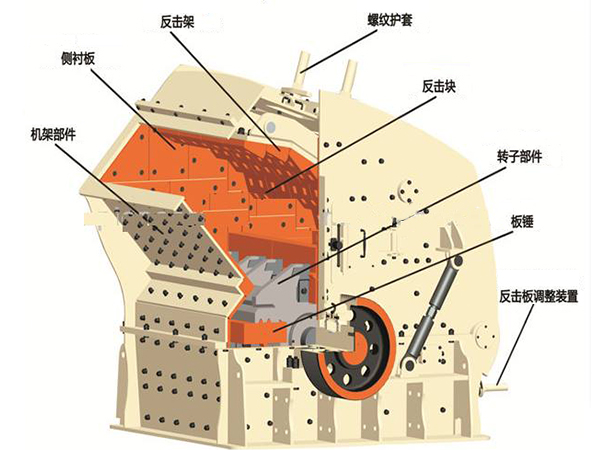

反擊式破碎機是利用高速回轉的錘頭沖擊物料，使其沿自然裂隙、層理面以及節理面等脆弱部分而粉碎的一款設備，反擊式破碎機構造成熟，質量靠譜，工作平穩，外觀耗能低，該系列產品適用在粉碎種類多中等莫氏硬度以及較脆的加工原料，如白云石、煤、鹽、白亞、石膏、明礬、磚、瓦、煤矸石等被粉碎物料的抗壓力度不大于150兆帕，本文來講解下反擊式破碎機的主體構造。

1、機架

機殼由下機體、后上蓋、左側壁以及右側壁構成，各部分用螺絲銜接成一體，頂部開一個加料口，機殼內壁所有鑲以錳鋼襯板，襯板磨損后能夠改換，下機體由20以及40mm普通碳素構造鋼板焊接而成，兩側為了安置軸承以支持轉子，用鋼板焊接了軸承支座，機殼以及軸之間，假如沒有防護措施，漏灰現象是嚴重的，為了免去漏灰，在機殼上一般都會安置一款叫軸封的系統。

2、轉子

轉子是反擊式破碎機的工作零部件，轉子是由主軸，錘架構成，錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，為了免去錘架以及錘頭的軸向竄動，錘架的兩端用壓緊錘盤以及鎖緊螺母不變。

3、蓖條

反擊式破碎機的蓖條的排列路徑是與錘頭運動趨勢垂直，與轉子的回轉半徑有需的空間的圓弧狀，達標的產品能夠經過蓖條縫，大于篦縫的物料因?yàn)闊o法經過蓖條縫而在蓖條上再創取錘頭的沖擊以及研磨作用持續被粉碎，如此循環直至體積縮小到能夠經過蓖條縫。

4、托板以及襯板

反擊式破碎機用錘頭高速錘打巖石，在瞬間巖石發現了大的速度，為了免去機架的磨損，在機架的內壁設有錳鋼襯板。

5、載保留系統

金屬物對反擊式破碎機是大的威脅，為了免去金屬物進入打石頭機不利事件，一般反擊式破碎機都有安保留系統。

6、密封除塵系統

密封的目標在于免去粉末，水分等進入軸承以及相比運動的零部件之間，如齒輪滾子齒嚙合處，此時又起到免去潤滑脂流失的作用，密封的好與壞直接影響到滾動軸承以及齒輪滾子的使用周期，從而影響到整臺機器的生產效率。
