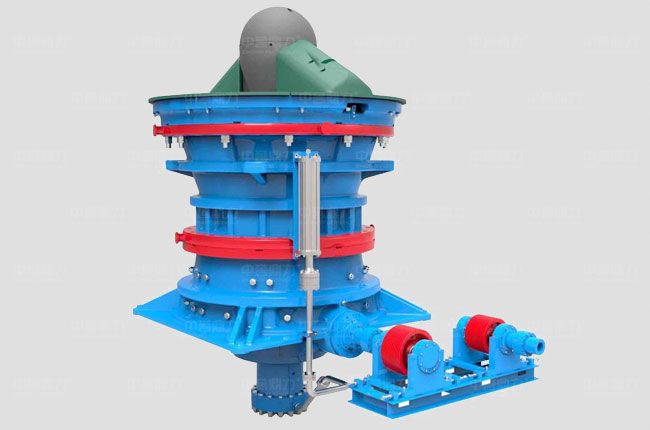

傳統旋回破碎機圖片

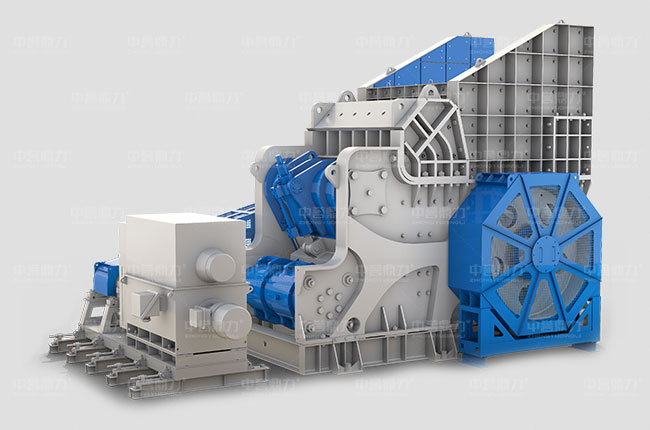

臥式旋回破碎機圖片
| HCT旋回破碎機 | 所屬系列 | DLHCG臥式旋回破碎機 |
|---|---|---|
| 粗碎 | 使用階段 | 粗碎、中碎 |
| 2015~8895t/h | 處理能力 | 800~3500t/h |
| ≤1525mm | 進料粒度 | ≤1200mm |
| 140~250mm | 出料大小 | 50-250mm |
| 抗壓強度＜320Mpa | 適用物料 | 抗壓強度＜320MPa |
| 擠壓 | 破碎方式 | 多層級破碎 |
HGT旋回破碎機破碎能力強，無需給料設備，可直接破碎鐵礦石、錳礦石、金礦石、銅礦石、花崗巖、玄武巖、石灰石等各種巖石物料，適用于各種粗碎階段。
臥式旋回破碎機有粗碎和中細碎之分，可破碎粒型不大于1200mm，抗壓強度小于320MPa的鐵礦石、銅礦石、石英石、河卵石、石灰石、花崗巖、玄武巖、輝綠巖、頁巖等各種物料。
機架(定錐)、動錐、合金襯板、橫梁、聯軸器、傳動、錐齒輪、液壓及潤滑、電氣控制等部分組成。

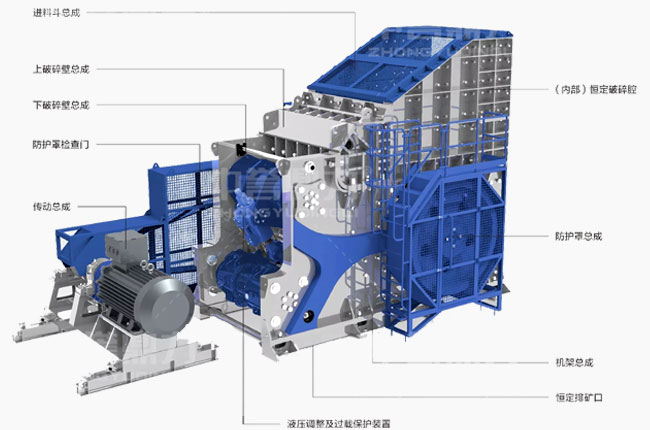

臥式旋回破碎機由進料斗、篩分篦板、上/下破碎壁、傳動裝置、防護罩、液壓調整及過載保護裝置、軋臼壁、旋回軋輥組成。
傳統旋回破碎機工作時，大功率電機經皮帶、聯軸器、傳動軸等帶動動錐齒輪和偏心軸，使動錐產生旋回運動，動錐向定錐靠近原料會受到擠壓和彎曲的作用而破碎，動錐退離定錐部位，破碎原料會依據自身重量向下排出機外。

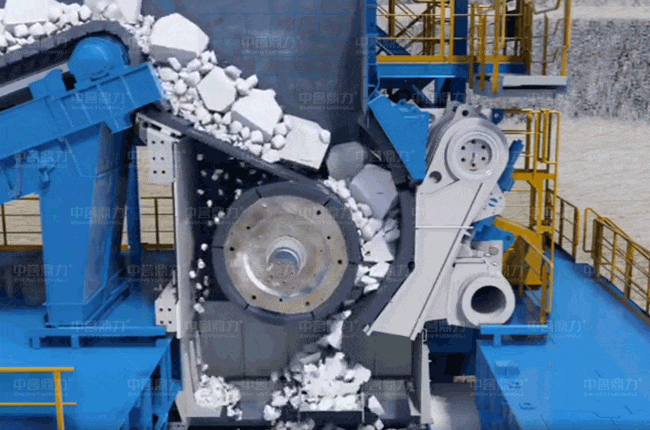

物料通過板式給料機將物料送至破碎機機腔，機腔口出有篩分篦板，對小塊物料進行篩選處理，大塊物料會通過旋回軋輥和破碎壁擠壓破碎物料，不可破物料會通過液壓裝置自動擴大排料口將物料排出機外。
1、進料粒度大，產能高，破碎比大；
2、無需礦倉和給料機設備；
3、自動干油、稀油潤滑；
4、多種傳感器記錄設備各項信息；
5、能用于惡劣的環節。
1、進料高度低，基礎建設成本��；
2、破碎腔大，多層級破碎，破碎比大；
3、原料預篦板篩分，破碎效率高；
4、壓力及位移傳感器雙重過載保護；
5、智能控制，各項參數化信息展示及一鍵啟停；
6、軋臼壁磨損均勻，無局部磨損現象；
7、智能排礦口控制，具有過鐵保護；
8、恒定排礦口；
1、機身高，機架重，
2、需下沉深埋，基礎建設費用高；
3、構造復雜，制造困難，價格較高；
4、安裝、維護較復雜，檢修麻煩；
5、加工含泥較多或黏性較大的物料排礦口易堵塞。
1、需要給料機設備喂料
傳統旋回破建設高度高，需要深埋

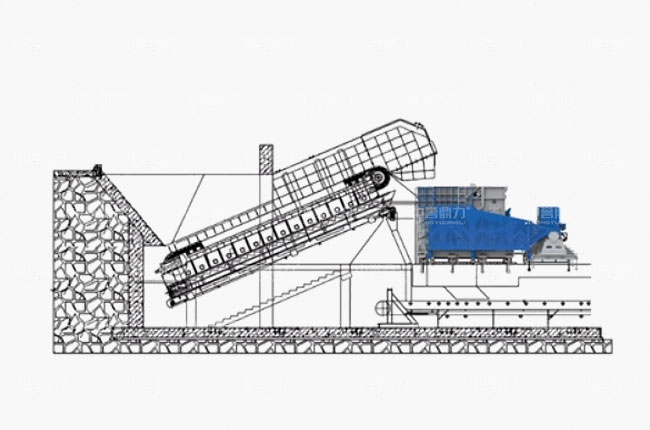

臥式旋回破建設高度低，可地面作業

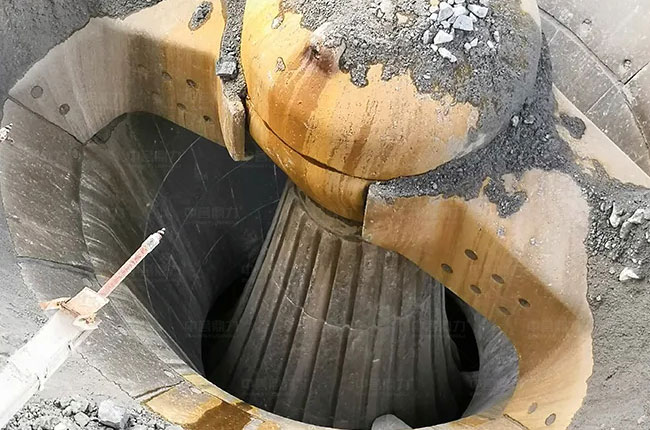

傳統旋回破進料口
臥式旋回破進料口

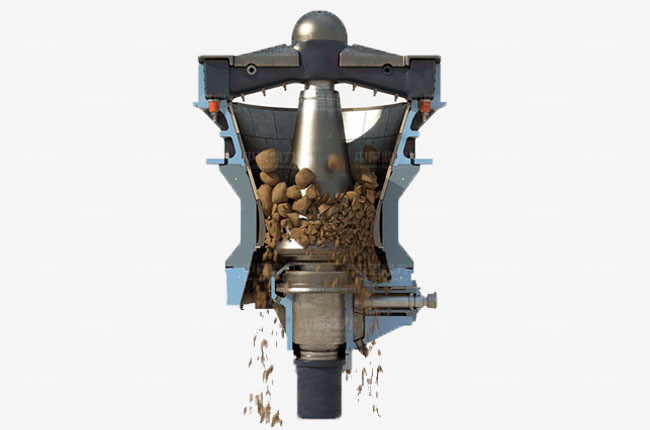

傳統旋回破垂直立軸設計
臥式旋回破碎機水平軸設計

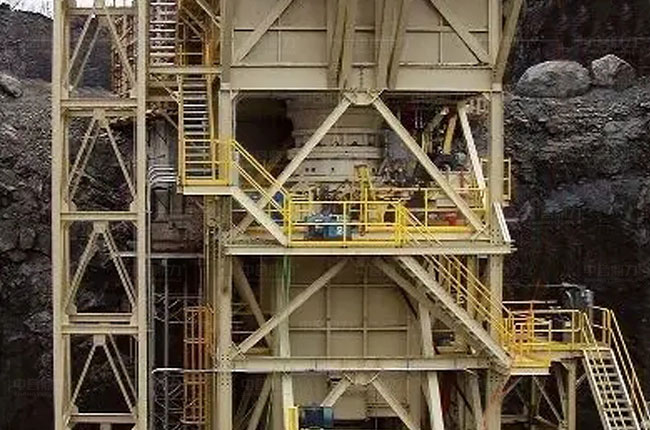

傳統旋回破使用現場

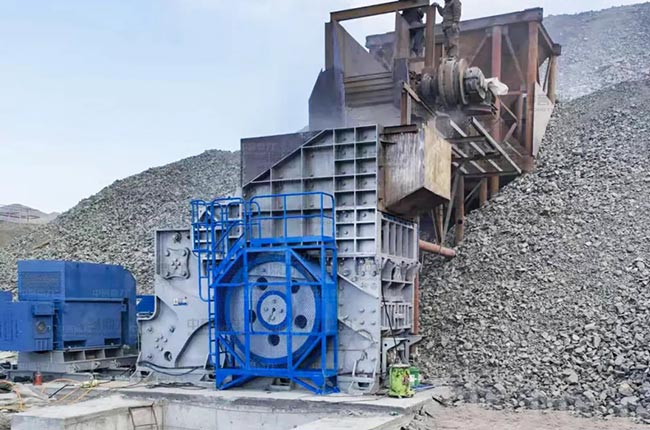

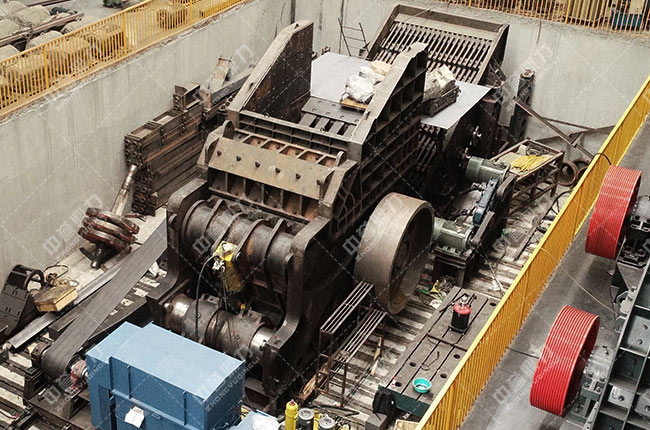

臥式旋回破碎機應用現場
