臥式旋回破碎機組成結構圖片

中譽鼎力臥式旋回破碎機分粗碎和中細碎，主軸采用橫向設置，結構和傳統旋回破有較大區別。組成結構請看詳圖：

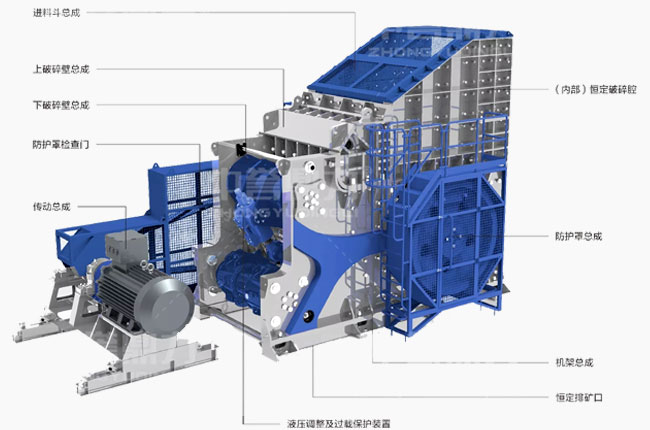

上圖為粗碎臥式旋回破碎機結構圖，主要組成部分包括進料斗總成、上破碎壁總成、下破碎壁總成、防護罩檢查門、傳動總成、恒定破碎腔、防護罩總成、機架總成、恒定排礦口、液壓調整及過載保護裝置組成。

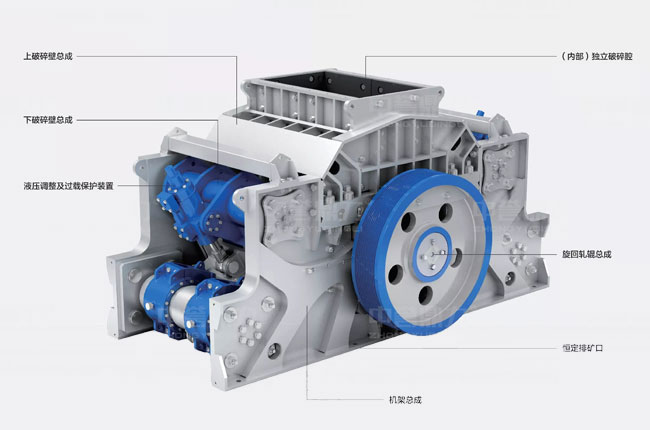

上圖為中細碎臥式旋回破碎機結構圖，主要組成部分包括上破碎壁總成、下破碎壁總成、液壓調整及過載保護裝置、獨立破碎腔、旋回軋輥總成、機架總成、恒定排礦口組成。
